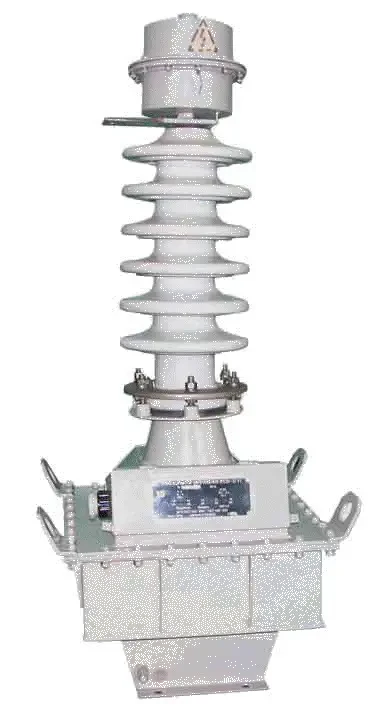

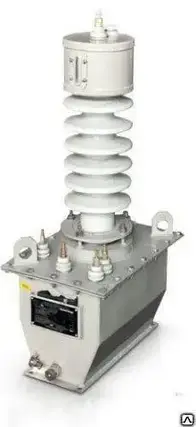

Трансформатори напруги ЗНОМП-40.5

Вимірювальні трансформатори напруги (ЗНОМ-27 и ЗНОМП-40,5) для увімкнення в мережу 27 і 35 кВ.

Однофазні оливні трансформатори напруги типу ЗНОМ-27 і ЗНОМП-40,5 (ЗНОМП-35) зовнішньої установки мають шитований магнітопровід із електротехнічної сталі, на який намотані вторинні та первинна багатошарова циліндрична обмотка з тонкого мідного дроту круглого перерізу.

Активна частина поміщена в корпус, на якому розташована коробка вторинних виводів, бобишка заземлення, табличка з технічними даними, отвори для монтажу на фундамент або опору.

Ізоляція трансформатора напруги виготовлена із ізоляційного трансформаторного паперу, висушеного під вакуумом і просоченого трансформаторною оливою.

Високовольтний відвід обмотування проходить через порцелянову покришку, заповнену трансформаторною оливою. Зверху порцелянової покришки розміщений оливорозширювач із вузлом герметизації.

Малоолійна конструкція трасформаторів напруги та наявність вузла герметизації усуває потребу перевірки характеристик трансформаторної оливи впродовж усього терміну експлуатації за збереження його високих технічних характеристик.

ЗНОМП-40,5 (ЗНОМП-35) забезпечує облік електроенергії в класі точності 0,2.

Трансформатори напруги ЗНОМ-27 и ЗНОМП-40,5(ЗНОМП-35) забезпечують надійну та стабільну працездатність у всьому допустимому діапазоні робочих температур, кліматичних і механічних навантаженнях, а також під час забруднення довкілля, маючи питому довжину шляху витоку 2,95 і 2,25 см/кВ відповідно.
